Diagrama de Gantt: qué es, ejemplo y cómo hacerlo

¿Qué es un diagrama de Gantt?

Un diagrama de Gantt es un diagrama de barras para planificar los plazos de un proyecto. El eje vertical enumera las actividades y el eje horizontal es el tiempo en días, semanas o meses. Cada actividad aparece como una barra desde su inicio hasta su fin.

Un diagrama de Gantt completo contiene seis elementos:

Otros nombres para la misma representación son cronograma de Gantt, gráfica de Gantt y diagrama de barras. El glosario recoge una definición breve en diagrama de Gantt.

Origen: El nombre procede del ingeniero estadounidense Henry L. Gantt, que usó y dio a conocer sus diagramas de barras para controlar órdenes de fabricación entre 1910 y 1915. Sus precursores son la «Chart of Biography» de Joseph Priestley, de 1765, y el harmonograma que el ingeniero polaco Karol Adamiecki desarrolló en 1896 (fuente: Wikipedia, Diagrama de Gantt; Wikipedia, Gantt chart).

¿Cómo se lee un diagrama de Gantt?

Un diagrama de Gantt se lee de arriba a la izquierda hacia abajo a la derecha: a la izquierda está la estructura de las actividades y a la derecha cada barra muestra cuándo se ejecuta la actividad. Cuanto más a la derecha empieza una barra, más tarde comienza la actividad; cuanto más larga es, más dura.

Cinco preguntas aclaran cualquier diagrama de Gantt:

1. ¿Cuándo termina el proyecto? Al final de la última barra o del último rombo.
2. ¿Qué fases hay? Las barras resumen de los grupos; el software calcula su longitud a partir de las actividades que contienen.
3. ¿Qué depende de qué? Las flechas. Una flecha del final de una barra al inicio de la siguiente significa: primero terminar, luego seguir.
4. ¿Qué no puede retrasarse? Las barras de la ruta crítica. Merlin Project las muestra en rojo.
5. ¿Dónde está el proyecto? La parte rellena de una barra es la parte terminada. Si una barra queda a la izquierda de la línea de estado y no está rellena, la actividad va con retraso.

Ejemplo: ¿cómo es un diagrama de Gantt de un proyecto?

Un diagrama de Gantt de un proyecto parte de una lista de actividades con duración y predecesora. Nuestro ejemplo: una empresa de software expone en una feria dentro de 8 semanas y después dedica 2 semanas a hacer seguimiento de los contactos. Siete actividades, dos hitos, todas las duraciones en semanas.

Cómo leer el resultado:

1. Duración del proyecto: La ruta crítica A, B, C, F, G suma 2 + 1 + 4 + 1 + 2 = 10 semanas.
2. Cuello de botella: Con 4 semanas, el stand C es la actividad más larga de la ruta crítica. Si el constructor del stand entrega una semana tarde, la apertura pasa a la semana 9 y la empresa pierde la fecha de la feria.
3. Holgura: Los productos D terminan en la semana 6, pero el montaje F empieza en la semana 8. D puede durar 1 semana más. Los folletos E tienen 3 semanas de holgura.
4. Hitos: H1 separa la planificación de la ejecución. B, D y E empiezan en paralelo solo después de la aprobación. H2 es la fecha fija a la que se ajusta todo el plan.

La misma lógica vale para obras, proyectos de software y mudanzas: si cambia una duración en la ruta crítica, el final se desplaza. Si cambia una duración dentro de la holgura, el final no se mueve.

¿Cómo se hace un diagrama de Gantt?

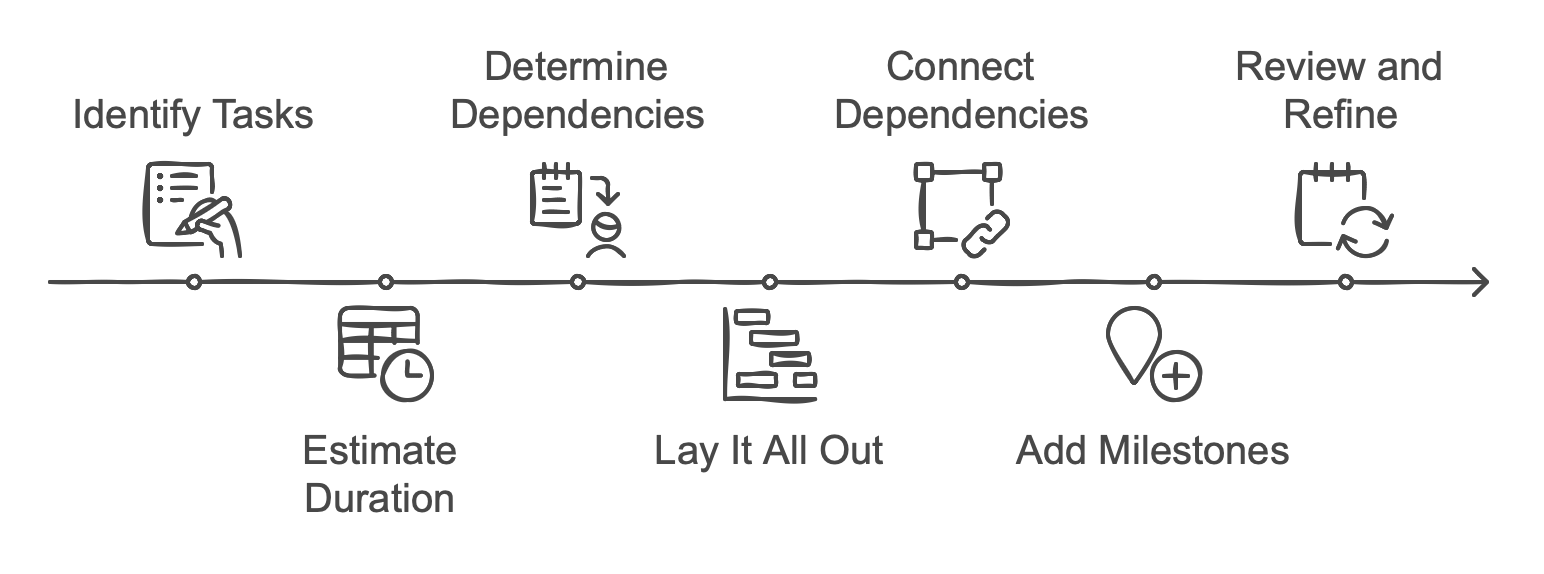

Un diagrama de Gantt se hace en siete pasos: reunir las actividades, estimar duraciones, definir dependencias, marcar hitos, agrupar actividades, revisar la ruta crítica y registrar el avance de forma continua.

1. Reunir las actividades: Derívelas de la estructura de desglose del trabajo. Una actividad es un trabajo con un resultado claro, por ejemplo «Reservar el espacio».
2. Estimar duraciones: Pregunte a las personas que harán el trabajo. Introduzca la duración, no las fechas de inicio y fin.
3. Definir dependencias: Determine a qué espera cada actividad. El tipo más habitual es final a inicio: B empieza cuando termina A. El artículo sobre adelanto y retraso muestra cómo planificar solapamientos y esperas.
4. Marcar hitos: Coloque hitos en aprobaciones, finales de fase y fechas fijas. El ejemplo tiene dos. El artículo Hitos en la gestión de proyectos explica cuándo tiene sentido un hito.
5. Agrupar: Reúna las actividades relacionadas en fases. El grupo muestra inicio, fin y duración de la fase como barra resumen.
6. Revisar la ruta crítica: Las actividades sin holgura determinan el final del proyecto. Si el final no cumple la fecha objetivo, acorte actividades de esta ruta o hágalas solaparse; consulte crashing y fast tracking.
7. Registrar el avance: Un diagrama de Gantt vale lo que su última actualización. Anote cada semana el trabajo terminado y las fechas reales y compárelos con la línea base.

Consejo: Fije fechas solo donde de verdad son fijas, normalmente en los hitos. Todas las demás fechas resultan de la duración y la dependencia. Cuando una actividad se retrasa, el software recalcula el resto del plan.

En lugar de asignar a cada actividad una fecha de inicio y fin, solo se fechan algunas actividades del proyecto (normalmente los hitos). Si deben caer sí o sí en una fecha concreta, incluso se pueden fijar.
Kathrin Lamm, formadora certificada de Merlin Project

¿Cómo se crea un diagrama de Gantt en Merlin Project?

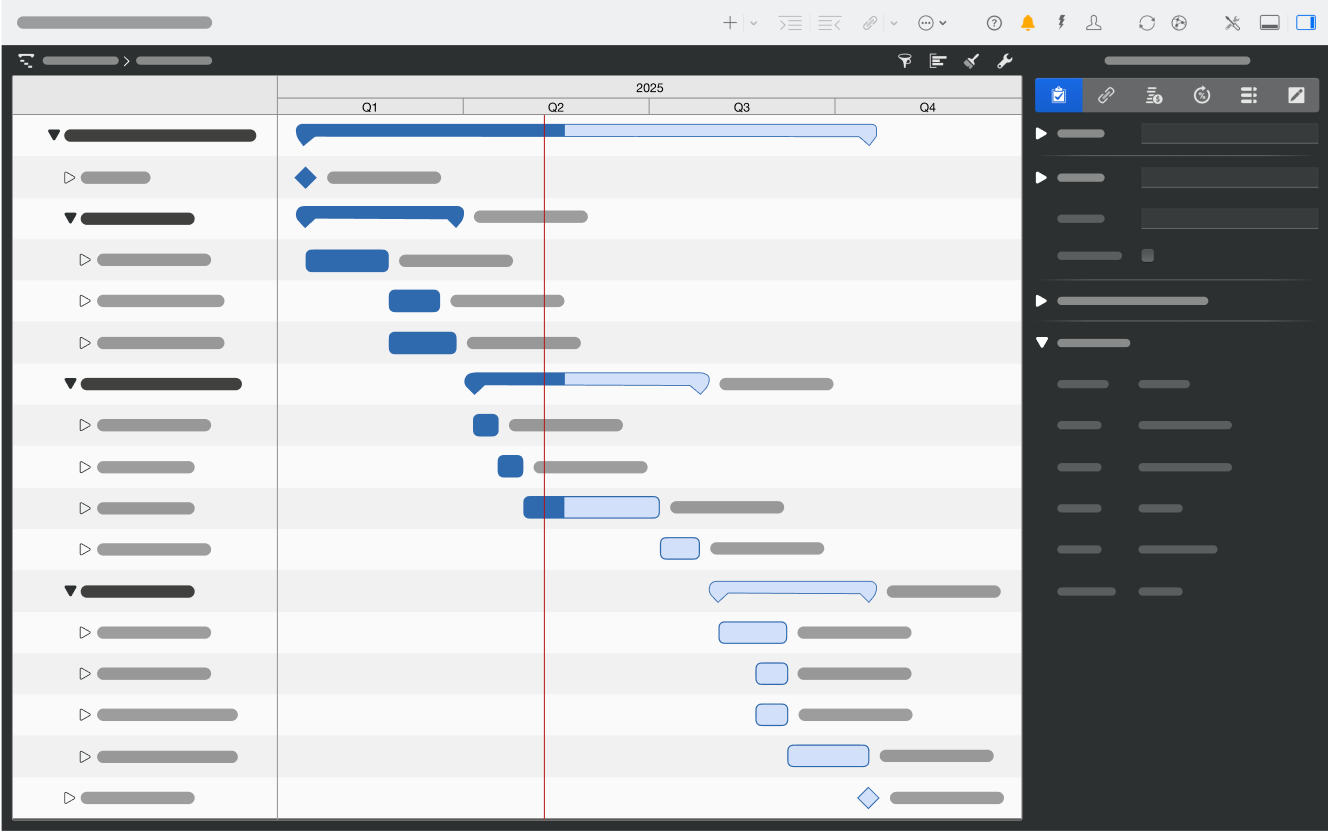

En Merlin Project, un diagrama de Gantt se crea añadiendo actividades con duración en la vista División del trabajo y vinculándolas. El diagrama de Gantt junto a la tabla dibuja barras, flechas y rombos automáticamente y recalcula las fechas tras cada cambio.

1. Crear un proyecto: Elija Archivo > Nueva …, luego Documento vacío y Crear. Merlin Project abre la vista División del trabajo.
2. Introducir actividades: Escriba la primera actividad en la fila vacía y añada cada una de las siguientes con Cmd+N.
3. Introducir la duración: Abra el inspector con F1 e introduzca la Duración en la pestaña Plan, por ejemplo «4sem» para cuatro semanas.
4. Agrupar: Aplique Aumentar sangría (Ctrl+Cmd+→) para colocar actividades bajo una fase. El grupo calcula su propia duración.
5. Insertar hitos: Insertar > Hito (Alt+Cmd+M). Merlin Project dibuja el hito como un rombo.
6. Vincular: Seleccione predecesora y sucesora y elija Estructura > Vincular > Final - Inicio (Ctrl+Cmd+L). También puede mantener pulsada la tecla Alt y arrastrar de una barra a la siguiente en el diagrama de Gantt.
7. Mostrar la ruta crítica: Visualización > Mostrar ruta crítica pone en rojo la cadena sin holgura. La columna Holgura total esperada muestra la holgura de cada actividad.

Para el control diario, cambie la vista de proyecto: Progreso colorea las barras según lo bien que va cada actividad respecto al plan, Hitos muestra solo los hitos y Comparación planificado/real (tiempo) compara las fechas planificadas con las esperadas. La lección Añadir contexto y lógica explica todos los tipos de dependencia.

Plantilla: Fases con Gantt

La plantilla Fases con Gantt divide la ventana: arriba las fases como tarjetas con inicio, fin y grado de finalización; abajo la División del trabajo con su diagrama de Gantt. Las reglas de estilo dan el mismo color a las actividades similares. Descargue el archivo y sustituya las actividades por las suyas.

Abrir la plantilla

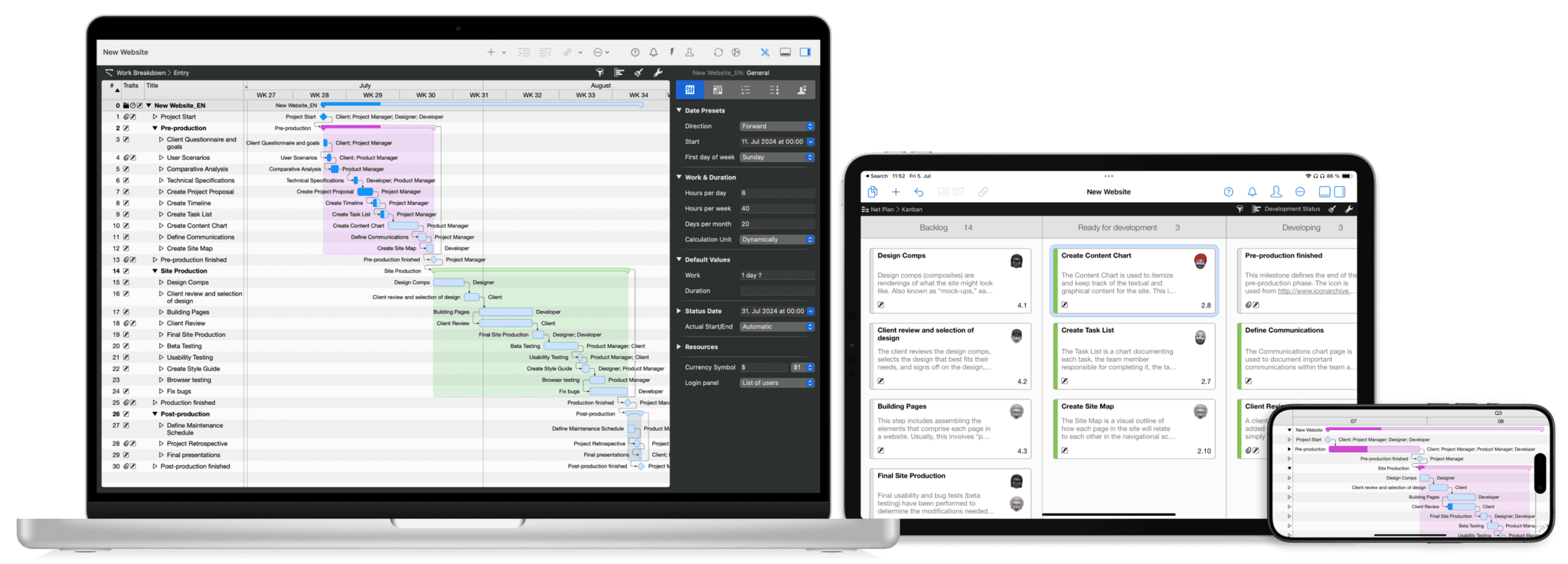

En la División del trabajo de Merlin Project puede ver las mismas actividades también como diagrama de PERT o como tablero Kanban. Los datos se mantienen una sola vez.

¿Cuándo conviene un diagrama de Gantt y cuándo no?

Un diagrama de Gantt conviene en proyectos con fecha de fin fija, pasos de trabajo conocidos y muchas dependencias, por ejemplo obras, eventos, lanzamientos de producto o mudanzas. Para trabajo cuyo alcance cambia cada semana, encaja mejor un tablero Kanban.

Ventajas:

• Fechas, duraciones y secuencia caben en una página; el cliente entiende el plan sin explicación previa.
• La ruta crítica muestra qué actividades hay que vigilar de cerca.
• Con línea base y línea de estado se ve un retraso antes de que llegue a la fecha final.

Límites:

• A partir de unos cientos de filas el diagrama pierde claridad. Los grupos y las fases contraídas lo mantienen legible.
• Un diagrama de Gantt no muestra incertidumbre. Una duración de 4 semanas parece igual de segura tanto si se basa en la experiencia como en una suposición. Aquí ayuda la simulación de Monte Carlo.
• Sin mantenimiento, el plan queda desfasado en pocas semanas.

Muchos equipos combinan ambos: fases e hitos en el diagrama de Gantt, el trabajo dentro de una fase en el tablero Kanban. El artículo sobre gestión de proyectos híbrida describe este enfoque. La guía del modelo en cascada explica la secuencia clásica de fases.

¿Qué debe ofrecer un software de diagramas de Gantt?

Un software de Gantt compensa en cuanto un plan tiene dependencias: desplaza todas las sucesoras cuando una actividad se retrasa. Excel no tiene un tipo de gráfico de Gantt predefinido; Microsoft describe como alternativa un gráfico de barras apiladas personalizado (fuente: Soporte técnico de Microsoft, diagrama de Gantt en Excel). Ese gráfico no calcula dependencias: si mueve una actividad, mueve a mano todas las sucesoras.

Compruebe estos siete puntos:

1. Cálculo automático de fechas: ¿Desplaza el software las sucesoras cuando cambia una duración?
2. Tipos de dependencia: ¿Ofrece, además de final a inicio, inicio a inicio, final a final y adelanto o retraso?
3. Ruta crítica y holgura: ¿Muestra ambas sin trabajo manual?
4. Planificado frente a real: ¿Puede guardar una línea base y comparar con ella el estado real?
5. Recursos: ¿Detecta cuando una persona está asignada dos veces en la misma semana?
6. Más vistas: ¿Diagrama de red, tablero Kanban o mapa mental con los mismos datos?
7. Intercambio: ¿Abre y guarda archivos de Microsoft Project y Excel? Merlin Project enumera sus formatos en colaboración e importación/exportación.

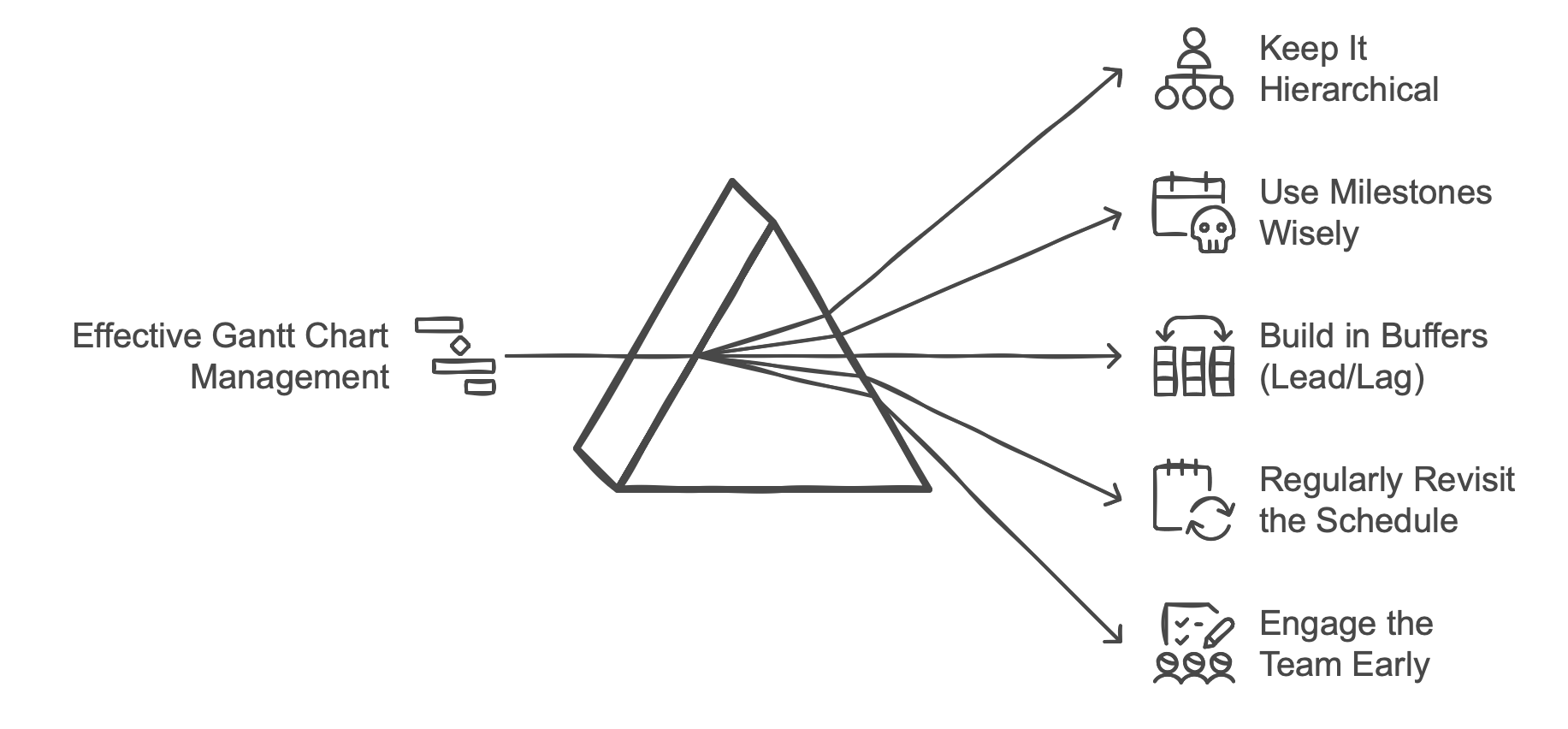

Consejos prácticos

1. Agrupar en lugar de desplazarse: Un plan de evento, por ejemplo, se divide en lugar y logística, invitados, marketing, programa y seguimiento. Contraído, el diagrama muestra cinco barras resumen.
2. Usar pocos hitos: Si cada paso se convierte en hito, ninguno destaca.
3. Dejar estimar al equipo: Quien hace el trabajo conoce la duración mejor que la dirección del proyecto.
4. Actualizar cada semana: Un plan desactualizado hace más daño que ninguno, porque todos confían en él.
5. Resumir para la dirección: Muestre a los interesados solo fases e hitos. Los detalles se quedan en el plan de trabajo.

Cuando creo un plan de proyecto, coloco hitos al menos en el nivel superior entre las fases. Así siempre tengo un estado para cada reunión de dirección sin perderme en los detalles.
Frank Blome, director general de ProjectWizards

Si no quiere empezar un plan desde cero, la lista de comprobación con 100 tareas para cada proyecto reúne las actividades típicas.

Conclusión

Un diagrama de Gantt convierte una lista de actividades con duraciones y dependencias en un cronograma. Ofrece tres resultados: el final del proyecto, la ruta crítica y la holgura de todas las demás actividades. En el ejemplo son 10 semanas, la cadena A, B, C, F, G y de 1 a 3 semanas de holgura para productos y folletos. Planifique con duraciones en lugar de fechas y el software recalculará cada cambio por usted.
