横道图（也称为甘特图或 Gantt Chart）一个多世纪以来一直是项目管理的基石。但它们如何融入现代工作流程？在本指南中，我们将探讨横道图的发展历程，剖析其核心特征，并一步步向您展示如何制作一张横道图。现在就开始吧！
横道图（甘特图）入门
设想一下，您正在监督一栋多层建筑的施工。多个团队，包括建筑师、工程师、施工人员与供应商，都必须准确知道何时开始各自的任务，以及何时必须完成。他们职责不同，但工作彼此紧密关联。结构设计的延误会影响地基施工，进而波及主体结构搭建、安装与收尾等各项任务。只要有一个环节断裂，整个项目进度都可能推迟，也许是数周，甚至数月。
甘特图 提供一种基于时间轴的可视化呈现，展示谁在何时做什么，以及任务应按怎样的顺序展开。它们是传统项目管理中固定的组成部分，应用之广泛，以至于连非项目管理人员也很可能曾经接触过。在现代工作流程中，甘特图通过为每个项目带来清晰、结构与可预测性而保持其重要性，不论行业或规模。
为什么要使用甘特图？
甘特图帮助您看清项目的完整拼图。通过将任务映射到日历上，您可以：
此外，甘特图还支持将任务细致拆分，用于成本跟踪、风险评估与实时更新。它们提供透明度，使所有相关方掌握进展，并在整个项目生命周期中促进责任落实。
该图表的真正价值在于它能立即显示哪项工作应在何时完成。
Henry Gantt（甘特图的发明者）
甘特图的起源与定义
早在 200 多年前，我们今天所称横道图的雏形就已开始发展。其最早的灵感来源之一是英国博学家 Joseph Priestley（1733-1804）。尽管他主要以自然科学方面的工作而闻名，例如发现氧气，但他在自己的时间轴图示中已经提出了如何将流程以可视方式清晰呈现的思路。
在这些早期尝试的基础上，波兰工程师 Karol Adamiecki（1866-1933） 早在 1896 年就开发出所谓的“Harmonogram”。他于 1903 年将其呈现给俄国工程师协会，借此展示了如何将任务和流程以横条形式沿时间轴排布。由于 Adamiecki 仅以波兰语和俄语发表其研究，因此最初在西方并未广为人知。尽管如此，Harmonogram 仍被视为横道图历史上的一个重要里程碑。
在德国，Hermann Schürch（1881-1957） 于 1912 年发表了一个建筑项目的计划，同样与今天的甘特图相似。尽管当时各任务之间尚缺少关联，但按时间排序的横条图示这一基本思路已清晰可见。然而，这些工作大多仅限于专业读者群体，尚未在经济与工业界得到广泛传播。
直到美国机械工程师与企业顾问 Henry L. Gantt（1861-1919） 出现，这一概念才最终在全球范围内传播并获得认可。Gantt 曾就读于 Stevens Institute of Technology，为多家钢铁企业工作，并深入研究优化生产流程的方法。他将横道图的思路提炼为后来被称为“Gantt General Control Production Chart”的形式。通过其著作与咨询工作，该图表得到广泛传播，由此“甘特图”这一名称沿用至今。
因此，甘特图虽然建立在众多前人工作的基础之上，但 Henry Gantt 结构化的呈现方式以及在生产企业中的持续应用，是它在项目管理中得以确立的关键。无论是第一次世界大战中的造船，还是现代软件开发：凭借对任务、日期与资源的直观呈现，甘特图已成为一件不可或缺的工具。
甘特图通常是一种双轴图表：
- 在纵轴上列出按阶段或类别分组的任务。
- 横轴以天、周或月表示项目的时间轴，具体取决于项目的规模。
在图中，每个任务都表示为一根水平横条，从计划开始日期延伸至计划结束日期。任务之间的依赖项通常以连线或箭头表示，用以说明某些任务必须等其他任务完成（或部分完成）后才能开始。本质上，甘特图就是您动态的路线图，详尽呈现每项任务的何时与持续多久。
横道图的传统根源
与看板或Scrum等敏捷方法不同，基于甘特图的规划更具结构性与前瞻性。任务会预先经过周密规划，分配时间段并建立起止关系。这种做法，有时也被称为瀑布方法，非常适合范围相对稳定、或对工作应如何展开有把握的项目。正是出于这个原因，建筑企业、活动策划方、硬件制造商以及许多企业级项目至今仍然高度依赖甘特图。
甘特图的优势所在
-
可预测的进度安排：
当您的项目取决于明确定义的阶段（例如设计、审批、施工与验收）时，甘特图有助于勾勒出每个阶段并突出显示关键路径。 -
固定的截止日期：
当您需要协调众多相互依赖的任务以满足某个既定的最终期限时，甘特图非常适用。例如，若您想在某场展会上发布一款产品，就必须按照完美的顺序完成原型、营销材料与物流。 -
与相关方的沟通：
发起人或客户往往更偏好一条“全局视角”的时间轴，用以展示在何时发生什么。甘特图一眼就能提供这样的总览，从而增进信任与清晰度。
让我们提前的忧虑化为前瞻性的思考与规划。
Winston Churchill
横道图的应用场景
甘特图拥有极其广泛的应用范围。以下是一些最常见的场景：
大型建筑项目
从体育场建设到住宅翻新：建筑项目都建立在结构良好、基于时间的先后顺序之上。诸如“地基必须先于框架浇筑”这样的依赖关系至关重要。甘特图有助于协调承包商、管理材料交付并设定中间期限。
活动策划
当您为公司组织一场开放日活动时，会有场地布置、餐饮、营销、演讲嘉宾安排以及来宾邀请等任务，全部都要在活动日期之前完成。甘特图能确保您不会遗漏那些必须先完成的细节，例如在设计请柬之前先预订好场地。
传统软件开发
即便软件并不具实体形态，许多开发团队仍然使用甘特图来规划版本发布，尤其是在瀑布或混合环境中。您可以看到诸如“需求收集”“编码”“测试”与“部署”等任务，并配有明确的结束日期。
企业级项目与营销活动
当您的营销部门推出一款新产品时，会有一份涵盖概念创作、内容制作、广告活动搭建与最终发布日期的进度安排。甘特图将每个阶段以可视方式相互连接起来，以突出跨部门的依赖关系。
规划把未来带入当下，使您现在就能为之采取行动。
PMI (Project Management Institute)

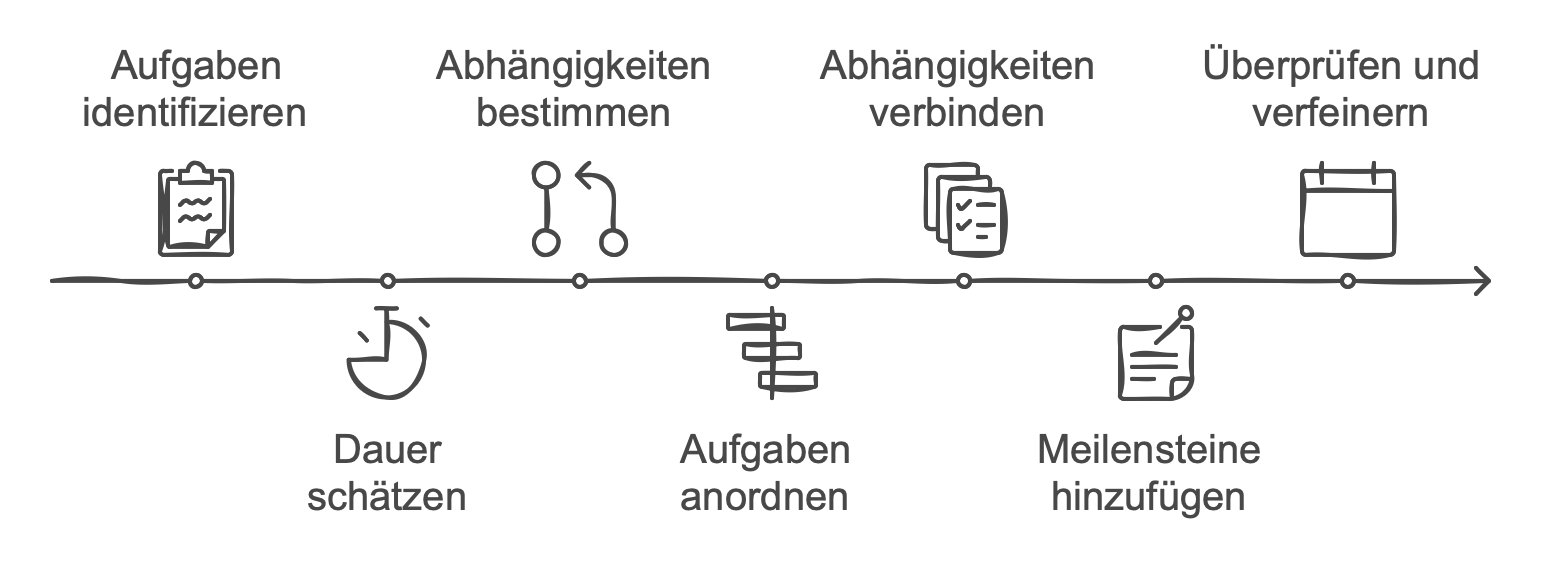

制作甘特图：分步操作指南
您已被这个思路所打动，但究竟如何制作一张甘特图？尽管甘特图可以变得非常复杂，但其基本形态制作起来很简单：
-
识别您的任务
将项目拆分为一份活动或交付成果的清单。这一初步的梳理，就像是为项目的“待办”事项列出大纲。若您面对的是体量较大的任务，应考虑将其拆分为更小、更易于把控的子任务。 -
估算持续期间
确定每项任务应耗时多久。您可以说：“制作草图 5 天”“与供应商谈判 2 周”等等。这些估算基于经验值、历史数据或最佳估计。 -
确定依赖项
弄清楚哪些任务依赖于其他任务。也许只有在产品原型完成后，您才能开始营销活动。这一步至关重要，因为它确保任务在您的时间轴上以正确的顺序出现。 -
将一切排布出来
使用一款工具（哪怕是电子表格，不过仍建议使用专门的项目软件），并将每个活动放置在单独的一行。X 轴或时间轴通常以天为步长展开，但对于较短的任务您可以使用小时，对于较大的任务则可以选用周。 -
连接依赖项
在相互依赖的任务之间绘制连线或箭头。这种可视化的关联确保您（以及您的团队）了解必须依次发生的一连串事件。 -
添加里程碑
识别重要的检查节点，例如“阶段 1 完成”或“最终审批”。将它们标记为里程碑，它们通常在图中以菱形符号（或其变体）出现。 -
检查并优化
退后一步，检查进度安排是否切合实际。某些任务是否以不可能的方式相互重叠？某些任务是否分派给同一名团队成员，从而导致负荷过重？请按需进行调整。
迫不及待想亲自动手？欢迎查看我们的 适用于任何项目的 100 项任务清单。

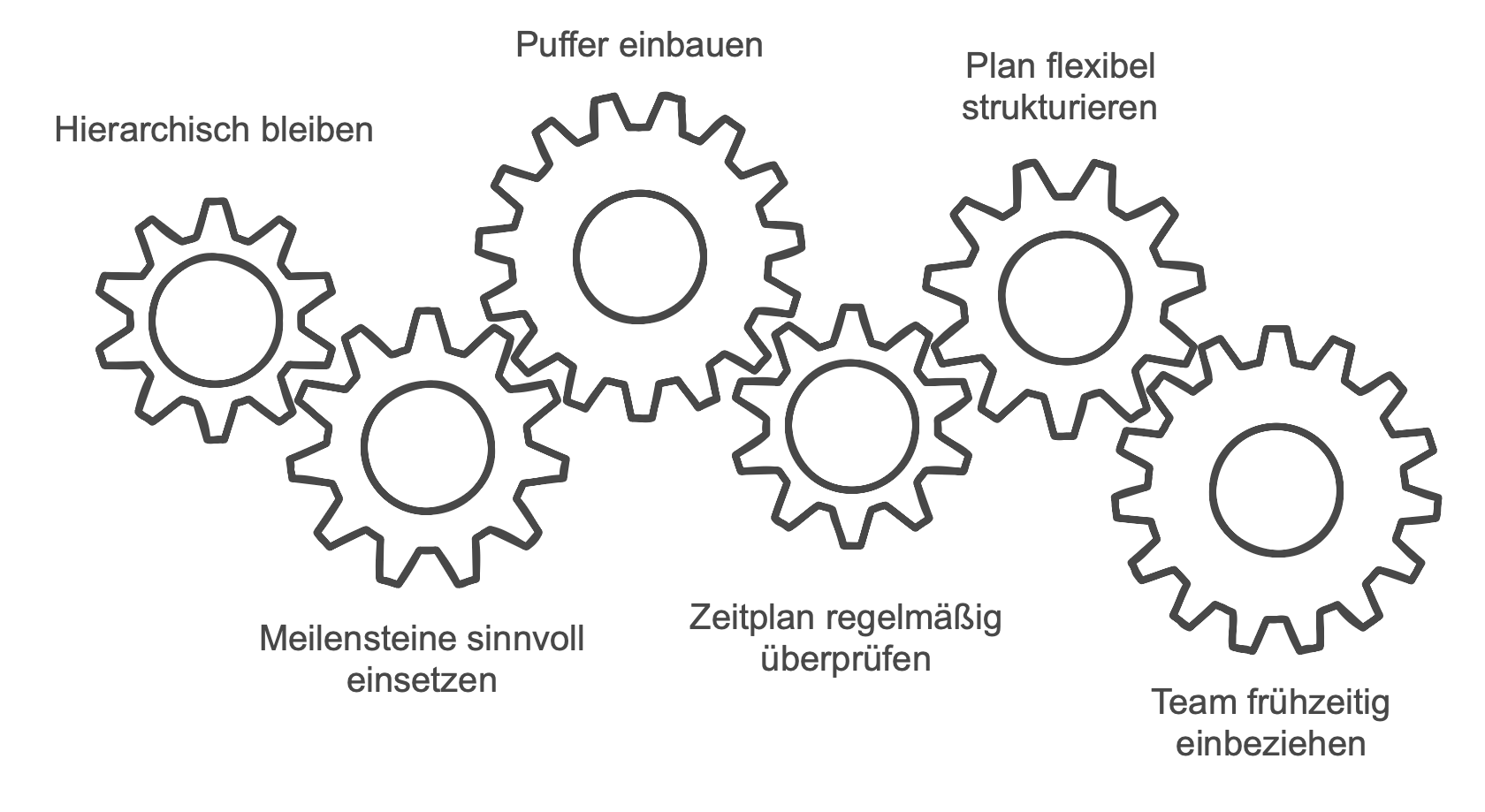

技巧与窍门
掌握基础固然不可或缺，但若您能避开常见的陷阱，便能显著加快进度。请查看我们精心整理的技巧与窍门清单，它将帮助您避免失误并推动成功更上一层楼。
不过请稍等，我们也想听听您的声音！您是否有彻底改变工作流程的技巧？不要藏着掖着，把您的心得与我们分享。我们非常期待将您的专家建议纳入我们这份不断扩充的成功秘诀清单！
保持层级结构
甘特图在组织清晰时最具说服力。请将相关活动归入阶段或类别之下。通过这种分组便形成了一种层级结构。例如，一份活动计划可以划分为以下几个部分：
- 场地与物流
- 来宾管理
- 营销与公关
- 议程与分会场
- 活动后续工作
在每个群组内，添加共同覆盖该阶段的任务与子任务。
合理使用里程碑
如果一切都成为里程碑，那么任何东西都不再突出。里程碑代表关键事件，例如正式审批或关键交付日期。它们不是供人“着手处理”的任务，而是标志着重大变化或某一重要部分完成的检查节点。
当我制定项目计划时，至少会在最上层各阶段之间设置里程碑。这样在每次董事会会议上，我都能随时掌握状态，而不至于迷失在细节之中。
Frank Blome，ProjectWizards 总经理，拥有 40 多年项目管理经验
留出缓冲（提前量／延后量）
现实中的项目很少完全按计划进行。意外延误时有发生。甘特图可以纳入 缓冲时间（提前量／延后量）。
- 提前量 = 让某项任务在依赖项结束之前就开始
- 延后量 = 在任务之间增加额外时间，以创造缓冲
例如，您可以在设计工作完成与生产开始之间插入两天的缓冲时间，以便容纳反馈循环。
定期检查进度安排
甘特图并非一成不变。当任务比预期更早（或更晚）完成时，请更新图表。通过修订，您的进度安排得以保持相关性，并维系相关方的信任。
灵活地构建计划
仅在从项目角度确有必要时，才在计划中定义确切的日期。把其余活动的排程工作交给 Merlin Project，由此最大限度地发挥项目管理软件的作用。具体做法是：为各活动分配持续期间，将所有活动相互连接，并为选定的日期分配固定日期。
对于参加我培训的许多学员来说，这一工作流程上的转变，是更轻松使用该软件的关键：不再为每个活动都设定开始与结束日期，而是只为项目中选定的活动（通常是里程碑）赋予日期。如果这些活动必须落在某个特定日期，甚至还可以将其固定，从而在项目规划中不会丢失。
Kathrin Lamm，Merlin Project 认证培训师
尽早让团队参与
不要在孤立的状态下独自制定整份进度安排。请让真正执行工作的人员参与进来。他们往往最清楚一项任务需要多长时间，以及任务之间可能如何重叠。
在 Mac、iPad 与 iPhone 上用 Merlin Project 制作甘特图
在选择甘特图工具时，您应考虑其部署方式。云端应用虽承诺跨平台无关性，但本地安装的方案能提供更高的安全性，以及为您的操作系统优化的用户界面。对于必须确保机密性的项目而言，这一点尤为重要。
与许多纯云端项目管理工具不同，Merlin Project 是专为 macOS 与 iOS 原生开发的。这种本地安装确保了更高的数据安全性，并能无缝融入 macOS 的用户界面。
Merlin Project 将传统项目管理整合在一个统一的平台之中。您可以创建活动并添加依赖项、跟踪成本、管理风险以及监控资源，全部都在同一个环境中完成。
让我们来看看 Merlin Project 中的甘特图体验
一目了然：
项目管理中的佼佼者
Merlin Project 中的横道图提供直观的可视化呈现，简化项目管理。活动会清晰地列在左侧，而右侧相应的横条则用不同颜色显示计划值、实际值与预期值。这种清晰的呈现帮助您一眼就理解项目的总体状态。借助灵活的任务管理，您可以轻松构建项目计划。您能够轻而易举地创建活动、设置里程碑，并通过直观的分组与缩进来组织项目层级。
AI 驱动的规划
借助AI 驱动的项目规划功能，您只需输入一段文本提示，即可生成一份完整的项目计划，包含依赖项、风险、持续期间、分组与资源分派。
无缝的依赖项管理
创建任务关系简单得就像右键单击或拖放，并支持对缓冲时间进行精细调整。动态的时间显示会在日期变动时自动调整您的进度安排，使您的项目进度始终准确、最新。
智能的资源与风险协调
资源的分派与管理变得轻而易举，因为甘特图视图会自动突出显示排程冲突。此外，您还可以将风险条目直接附加到任务上，从而让可能影响进度安排的潜在问题清晰可见。
进阶的协作与自定义
您可以受益于多种可视化视图，如思维导图、网络图与PERT 图，强大的导入／导出功能，以及借助移动端同步实现的多用户实时编辑。全面的报告生成与预制模板进一步优化您的项目搭建，让您对每一处细节都拥有完整的掌控与洞察。
结语
一个多世纪以来，甘特图在项目管控中始终被证明是宝贵的助力工具。它们提供一种结构化、聚焦于时间轴的视角，在大型项目、有固定期限的场景以及一切需要细致规划的情境中都具有不可估量的价值。虽然看板或 Scrum 等敏捷方法在项目范围不断变化、或持续迭代至关重要时会很有帮助，但当需要清晰、可预测与全面规划时，甘特图依然不可或缺。甘特图帮助您见树又见林。
我们所做的一切都必须顺应人的本性。我们无法驱赶人前进，而必须引导他们的发展。
Henry Gantt
常见问题（FAQ）
什么是甘特图？
甘特图是一种基于时间轴的横道图，用于项目的规划、排程与进度跟踪。它沿着一条水平时间轴显示任务，并标明各任务的开始与结束日期、持续期间及依赖关系，从而将整个项目流程可视化。
甘特图是谁发明的，它起源于何处？
用横道图来可视化流程的思路可以追溯到多位先驱。Joseph Priestley 在 18 世纪提出了最早的时间轴图示。Karol Adamiecki 于 1896 年开发出“Harmonogram”，Hermann Schürch 则于 1912 年为建筑项目发表了类似的图表。Henry L. Gantt 汲取了这些思路，在 20 世纪初对其加以提炼，并使之闻名于世界。
在项目管理中使用甘特图有哪些主要优势？
甘特图清晰地可视化项目进度安排与任务依赖关系，从而实现有效的规划、资源分派与进度跟踪。它们帮助项目经理迅速识别瓶颈，确保里程碑得到遵守，并维持项目的整体方向一致。
甘特图与看板或 Scrum 等敏捷项目管理方法有何不同？
甘特图遵循一种传统、前瞻性的做法，需要细致的前期规划与固定的进度安排；而看板或Scrum等敏捷方法则将迭代式开发、灵活性与持续改进置于首位。因此，甘特图非常适合阶段明确、期限固定的项目。
甘特图有哪些常见的应用场景？
甘特图常用于大型建筑项目、活动策划、传统软件开发与企业级项目等场景。在任务先后顺序、依赖管理与清晰的期限跟踪至关重要的环境中，它们表现尤为出色。
制作甘特图有哪些关键步骤？
制作甘特图时，首先识别所有项目任务与交付成果，然后估算每项任务的持续期间。接下来确定任务之间的依赖项，将它们排布在时间轴上，用连线或箭头连接相互依赖的任务，最后添加里程碑，以标记重要的项目检查节点。
在甘特图中如何管理任务依赖关系？
任务依赖关系通过在图中用连线或箭头将相关任务进行可视化连接来管理。这种连接表明哪些任务必须先完成，其他任务才能开始，从而确保项目计划准确反映所需的操作顺序。
里程碑在甘特图中起什么作用？
里程碑作为项目中的重要检查节点或成果，标志着关键阶段或交付成果的完成。它们清晰地指示进展，并有助于跟踪关键期限，确保最重要的项目目标按时达成。
Merlin Project 如何将甘特图整合进其项目管理工具集？
Merlin Project 通过直观的可视化、灵活的任务管理与优化的依赖项连接来整合甘特图。该平台还支持资源协调、成本跟踪与风险管理，使用户能够在一个统一、整合的环境中管理项目的方方面面。
使用甘特图有哪些常见陷阱，以及如何避免？
常见陷阱包括把图表过度复杂化、依赖不准确的时间估算，以及忽视定期更新。要避免这些问题，您应保持清晰的层级结构，让团队成员参与规划以获得准确的估算，并为意外延误留出缓冲，同时持续优化进度安排。
